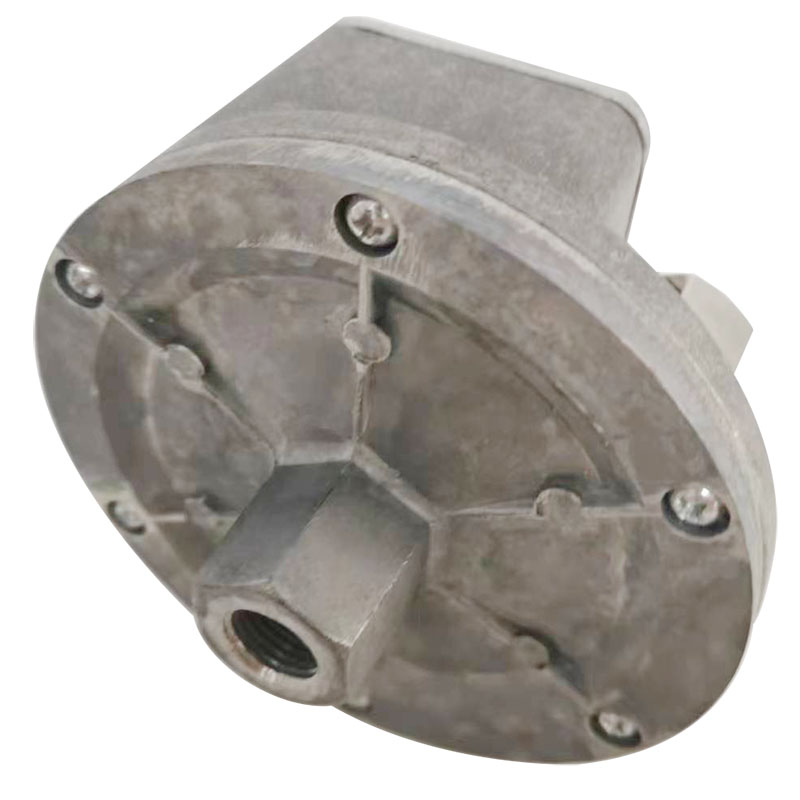

產品概述：

控制器采用膜片式的傳感器。可用于中性氣體、液體介質。控制器的設定值可調，調節范圍0.1……25KPa，工作壓力范圍O……50KPa.

主要技術參數：

工作粘度：<1×10-3m2／s

開關元件：微動開關

環境溫度:-5～40℃

介質溫度：O～80℃

外殼防護等級：IP65符合DIN40050，與GB4208中IP65相當

抗振性能：應避免安裝在有振動的地方（Max：10m／s2）

重復性誤差：≤1.5％

觸點容量：AC 220V 2A（阻性）

特點：

能適用于非常低的差壓控制。

規格：

切換差不可調

注：* 為高壓口的介質壓力范圍。

** 在實際工作中，兩個壓力口介質的短暫壓力峰值也不允許超過此值。

    *** 僅適用于安裝在無振動的場合。

設定值的調整：

不可調切換差的控制器設定值調整步驟，舉例說明如下：

[例]：選用貨號為0823000的控制器，要求將壓力下降至10KPa（下切換值）發出觸點信號，其操作步驟如下：

將產品旋入壓力校驗臺螺紋接口上。

將電纜導線接入微動開關的接線片上，電纜另一頭接上萬用表。

將壓力加至10KPa，此值可以從標準壓力計中讀出。

順時針旋動設定值調節螺母，使設定值由小變大，直至開關觸點在10KPa時切換。

調節壓力校驗臺的壓力,使壓力在10KPa上下來回變化，檢驗壓力下降時，觸點的切換值是否是10KPa，此值即為要設定的下切換值。其對應的上切換值應是10KPa加上切換差0.4kpa(左右)，即為10.4KPa(左右)。

控制器的選用和安裝說明

選用控制器，＊好使用預定的設定值位于控制器設定值可調范圍的中間部分（一般為調節范圍20%~80%）

通斷電流不能大于額定值（當觸點動作頻繁時＊好不超過額定值的60%）

控制器若要安裝室外時，應給予足夠的防護措施以免受腐蝕性氣體，劇烈變化的環境溫度，太陽光輻射，水滲入等。

對于有壓力峰值及脈沖壓力的受控液體介質，可在控制器接口上安裝一個壓力沖擊阻尼器，以消除不利影響。

在連接介質管路時，要注意高壓介質接標有“+”號的接口，低壓介質接標有“-”號的接口。

管道接頭旋入傳感器內深度不可大于12mm.

D520/11DD壓力控制器采用膜片式傳感器，適用于中性氣體和液體介質。差壓設定值可調，切換差不可調。能適用于非常低的差壓控制。

主要技術性能：
   觸點容量：AC220V 2A（阻性負載）
             Umax380V  Imax6A  Pmax600VA
   工作粘度：＜1×10-3m2/s
   外殼防護等級：1P65
   環境溫度：-5～40℃
   介質溫度：0～80℃
   抗振性能：盡可能避免安裝在振動場所(Maxlg)。

規  格：

● 切換差可調

壓力或差壓設定值調節范圍KPa切換差不大于重復性誤差不大于KPa工作壓力范圍(1)KPa*大允許壓力(2) KPa開關切換次數次/分壓力傳感器材料接口內螺紋重量kg訂貨目錄編號設定值調節范圍下限 KPa設定值調節范圍上限KPa外殼波紋管0.1～20.10.121.5%0～506010鋁丁腈橡膠G1/40.50823200(3)2～250.250.70.2～500823300

◇ 設定值的調整：

[例1]：選用訂貨號為0823200的差壓控制器，要求在壓力上升至1KPa（上切換值）時發出觸點信號，具體步驟如下：
    1.1將控制器的高壓入口旋入校驗臺的螺紋接口中，低壓入口空接。
    1.2將電纜導線焊在微動開關的焊片上，電纜另一頭接上萬用表。注意：焊接時不要過分用力，以免微動開關位置發生移動。
    1.3 將壓力加至1KPa，此值可從標準壓力表中讀出。
    1.4 逆時針轉動設定值調節螺桿（見右圖），使設定值由大變小，直至在1KPa處切換。
    1.5調節校驗臺的壓力，使其在1KPa上下來回變化。檢驗壓力上升時，開關的切換值是否是1KPa，此值即為要設定的上切換值。其對應的下切換值為1KPa減去切換差（約0.1KPa），即為0.9KPa。
        設定后的控制器*好能模擬實際工作狀況，在兩壓力輸入口同時加上壓力信號，再復查微動開關是否在設定值處動作。

[例2]：選用訂貨號為0823100的壓力控制器，同樣要求在壓力上升至1KPa（上切換值）時發出觸點信號，具體步驟如下：
    1.1將控制器的壓力輸入口旋入校驗臺的螺紋接口中。
    1.2其余步驟同例1。
