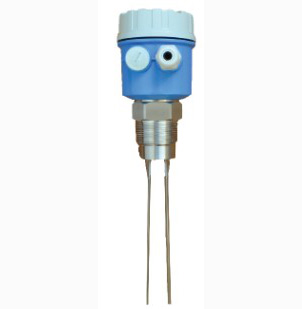

300型音叉式物位開關操作說明

       將叉體插入物料10mm左右，然后長按SET鍵，這時紅綠燈會來回的切換，直到紅燈連續切換2次以上，立即松開SET鍵，這時紅燈會連續閃爍，然后點按下SET鍵后，紅綠燈會交替閃爍后，兩個燈會同時亮；然后將叉體移開物料，綠燈亮紅燈滅(NO端和COM端斷開,NC端和COM端接通)，再將叉體放入物料中兩個燈同時亮(NO端和COM端接通,NC端和COM端斷開)；這時就調整好了。(注意出廠已經設定好了,客戶無需再次設定,除非故障)

三、特別說明

1.  此智慧型音叉的自檢功能，一方面是為了克服叉體安裝于桶壁后出現的吸振現象，另一方面是為了防止雜訊干擾，避免誤動作。

2.  產品的出廠設定值是以水的密度（1g/cm3），作為狀態切換的基準，當待測物的密度小于1g/cm3時，則需要重新自檢。

3.  靈敏度出廠設置為至高，適用于待測物料比較穩定的場所。如果待測物料表面的波動較大，則需要將靈敏度調低，以防止發生誤報警的情況。

4.  音叉在安裝時，請盡量避開有明顯振動的位置，以防止音叉誤動作，如無法避免，請?jiān)诎惭b位置處重新自檢，或回復出廠設置。

用生料帶密封   用扳手?jǐn)Q緊   勻用手?jǐn)Q

四、技術參數

五、存儲槽安裝尺寸、實例及注意事項

1. 安裝時，可將開關以水平向下呈15-20度之夾角安裝，以減少物料的沖擊和掛料現象的發生。

2. 安裝時盡可能遠離桶槽的進料口以避免物料沖擊和誤報警的發生。如無法避免時，須在進料口與料位之間加裝隔板保護。

3. 接線盒入線口須***朝下，電源線入線口的固定螺母須***鎖緊。

4. 工作人員于桶槽內工作時，嚴禁利用振動棒攀爬或懸掛任何繩索及物品。

（1）正確安裝：

a 頂部安裝，振動棒垂直向下，可安裝在頂部（遠離進料口）的任何位置。

b 橫向安裝，振動棒向下傾斜15-20度，以減少物料的沖擊及掛料現象的發生。

C 橫向安裝，振動棒向下傾斜15-20度，料位開關上方有擋板（長度約為10″(250mm),寬度約為8″(200mm)），可防止物料在料位開關周?chē)牟划?dāng)堆積，并可降低物料對于料位開關的沖擊。

d 安裝于卸料斗內，料位開關螺牙底端與桶壁之間的距離不超過2.4″(60mm)，可避免因物料的不當堆積而發生誤報警的情況。

（2） 不正確的安裝：

e.水平安裝在填充壁上或進料口下方。

f.安裝角度不正確（振動棒的表面因承受進料和卸料的高負荷壓力而容易出現故障）。

g.料位開關螺牙底端與桶壁之間的距離超過2.4″(60mm)，料位開關將無法正常工作。

（3） 正確安裝：

a料位開關與料倉壁保持足夠的距離，或者在進料口與料位開關之間加裝防護板.

b減少因物料流動造成的誤報警。

（4） 不正確的安裝

C距離進料口太近。

d裝在卸料斗的中心點下方

e裝在受到進料沖擊的填充壁上。

f非垂直安裝（電纜延長型料位開關）

a防止因進料沖擊影響料位開關正常工作的防護板。

b料位開關與周?chē)锛霸O(shè)備之間須***保留足夠的安裝調試的空間

C防止在外罩內形成冷凝的防護罩。
